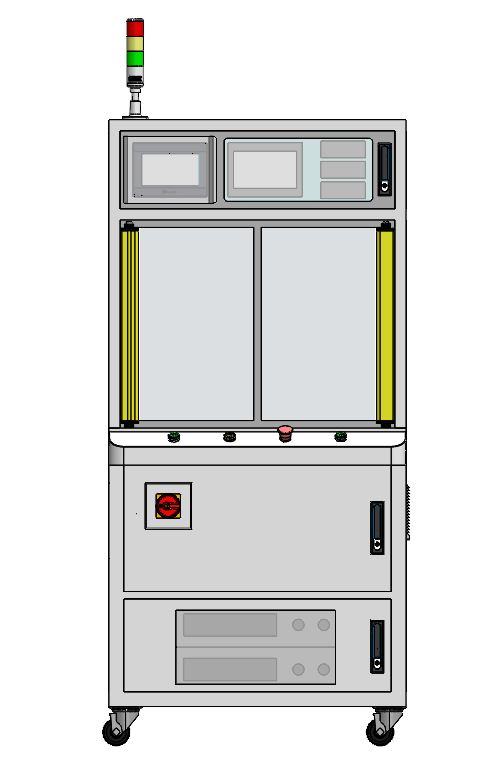

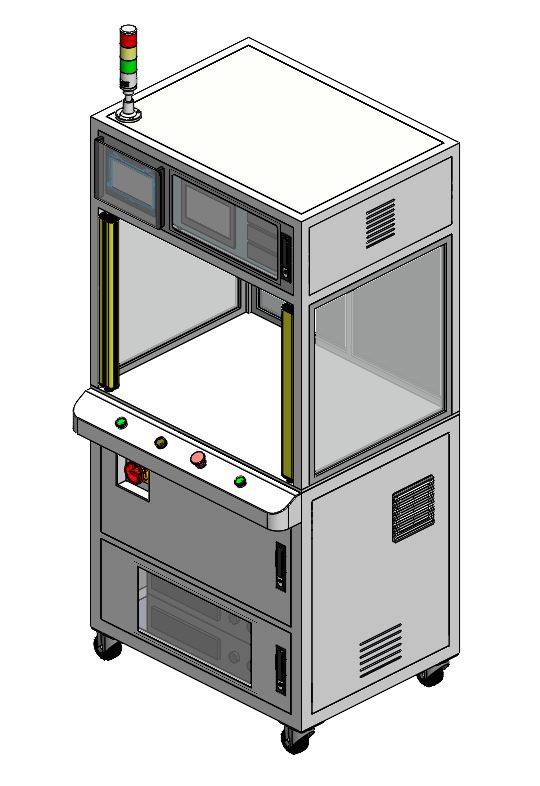

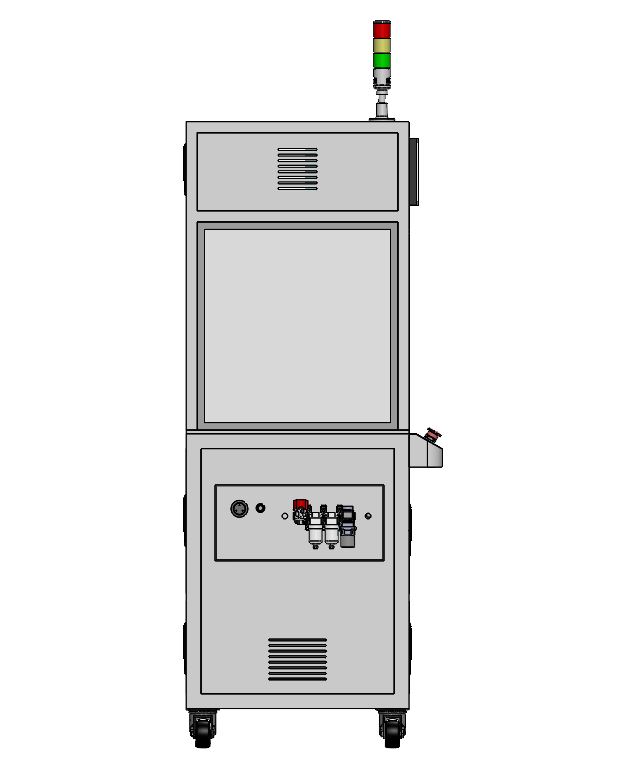

Máy Kiểm tra tính năng ổ cắm- công tắc- Auto function tester for Switch and socket

MÁY KIỂM TRA TÍNH NĂNG Ổ CẮM - CÔNG TẮC

1. Giới thiệu chung

Máy kiểm tra tính năng ổ cắm và công tắc là thiết bị chuyên dụng dùng để đánh giá chất lượng, độ an toàn và hiệu suất hoạt động của ổ cắm điện và công tắc trước khi xuất xưởng. Hệ thống này có thể tự động thực hiện nhiều bài kiểm tra như đo điện áp, kiểm tra dòng tải, độ bền tiếp xúc, độ bền cơ học, và phát hiện lỗi dây nối.

2. Cấu tạo chính

• Bộ cấp nguồn kiểm tra: Cung cấp điện áp và dòng điện theo tiêu chuẩn (AC/DC, 110V-240V, 50Hz/60Hz).
• Cảm biến và bộ đo lường: Đo điện áp, dòng điện, điện trở tiếp xúc và phát hiện hở mạch/ngắn mạch.
• Bộ điều khiển trung tâm (PLC/MCU): Xử lý dữ liệu và điều khiển quá trình kiểm tra.
• Màn hình hiển thị (HMI): Hiển thị thông số đo lường, trạng thái kiểm tra.
• Cơ cấu kẹp sản phẩm: Tự động giữ và tiếp xúc đúng vị trí với đầu đo.
• Cơ cấu kiểm tra cơ học: Mô phỏng thao tác bật/tắt công tắc hoặc cắm/rút phích cắm để kiểm tra độ bền.
• Hệ thống dữ liệu & báo cáo: Kết nối với máy tính hoặc webserver để lưu trữ và phân tích kết quả.

3. Nguyên lý hoạt động

1. Đặt sản phẩm vào vị trí kiểm tra (ổ cắm hoặc công tắc).
2. Tự động cấp nguồn và kiểm tra điện áp, dòng tải, điện trở tiếp xúc.
3. Thực hiện bài kiểm tra cơ học (bật/tắt công tắc, cắm/rút phích cắm).
4. Đánh giá kết quả theo tiêu chuẩn (IEC, TCVN, UL…).
5. Ghi nhận dữ liệu & lưu trữ lên webserver để phân tích, báo cáo.
6. Loại bỏ sản phẩm lỗi hoặc phân loại sản phẩm đạt/không đạt.

4. Các bài kiểm tra chính

✅ Kiểm tra điện áp và dòng tải: Đảm bảo ổ cắm/công tắc hoạt động đúng thông số thiết kế.
✅ Kiểm tra điện trở tiếp xúc: Đánh giá chất lượng tiếp xúc của công tắc/ổ cắm.
✅ Kiểm tra ngắn mạch & hở mạch: Phát hiện lỗi sản xuất hoặc lắp ráp sai.
✅ Kiểm tra độ bền cơ học: Mô phỏng bật/tắt công tắc, cắm/rút ổ cắm nhiều lần.
✅ Kiểm tra an toàn điện: Đo độ cách điện, rò rỉ điện.
✅ Lưu trữ dữ liệu kiểm tra: Kết nối với hệ thống SCADA, ERP để giám sát sản xuất.

5. Ứng dụng của máy kiểm tra
