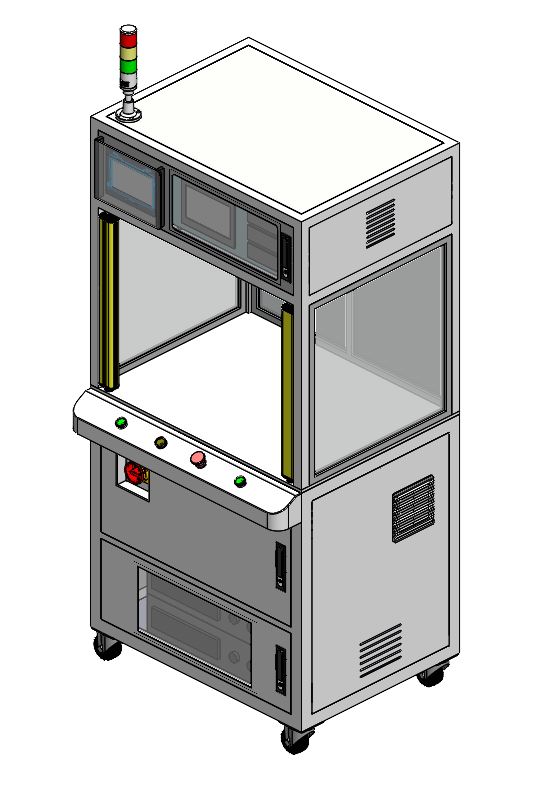

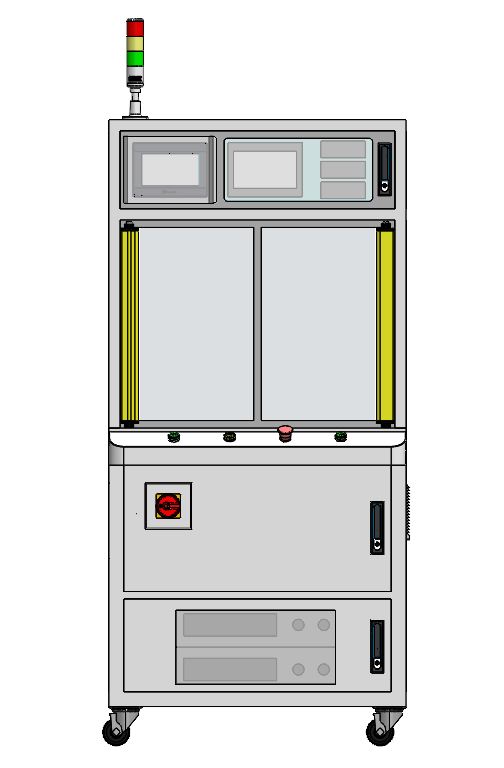

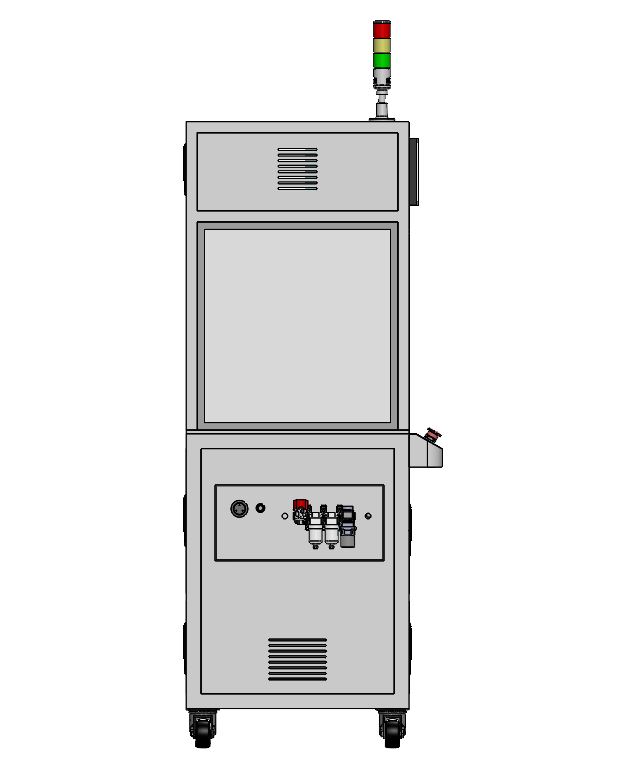

Máy kiểm tra tính năng động cơ DC- DC motor function tester

ÁY KIỂM TRA TÍNH NĂNG ĐỘNG CƠ DC

1. Giới thiệu chung

Máy kiểm tra tính năng động cơ DC là thiết bị chuyên dụng dùng để đánh giá hiệu suất, chất lượng và độ bền của động cơ DC trong quá trình sản xuất hoặc nghiên cứu phát triển. Hệ thống này có thể tự động đo các thông số quan trọng như điện áp, dòng điện, tốc độ quay, moment xoắn, công suất, hiệu suất và độ rung để đảm bảo động cơ đạt tiêu chuẩn kỹ thuật trước khi xuất xưởng.

2. Cấu tạo chính

• Bộ cấp nguồn điều chỉnh (DC Power Supply): Cung cấp điện áp và dòng điện chính xác cho động cơ DC.
• Bộ đo lường điện áp & dòng điện: Đánh giá mức tiêu thụ điện năng.
• Cảm biến tốc độ (Encoder/Tachometer): Đo số vòng quay (RPM) của động cơ.
• Cảm biến moment xoắn (Torque Sensor): Kiểm tra lực xoắn của động cơ dưới tải.
• Bộ điều khiển trung tâm (PLC/MCU/PC): Xử lý dữ liệu đo lường, hiển thị kết quả.
• Tải giả (Load Bank/Dynamometer): Giả lập tải để kiểm tra khả năng chịu tải của động cơ.
• Hệ thống kiểm tra độ rung & tiếng ồn: Đánh giá chất lượng cơ khí của động cơ.
• Giao tiếp dữ liệu (Ethernet/Wi-Fi/RS485): Lưu trữ dữ liệu kiểm tra lên webserver để giám sát từ xa.
• Màn hình điều khiển (HMI/PC Software): Hiển thị kết quả đo và điều chỉnh tham số kiểm tra.

3. Nguyên lý hoạt động

1. Cấp nguồn cho động cơ DC từ bộ nguồn điều chỉnh.
2. Khởi động động cơ và đo các thông số điện áp, dòng điện, tốc độ quay.
3. Kiểm tra tải bằng cách áp dụng moment xoắn từ bộ tải giả.
4. Đánh giá hiệu suất dựa trên công suất đầu vào và đầu ra.
5. Kiểm tra độ rung & tiếng ồn để phát hiện lỗi cơ khí.
6. Lưu trữ dữ liệu lên hệ thống webserver hoặc phần mềm SCADA để giám sát.
7. Phân loại sản phẩm đạt/không đạt theo tiêu chuẩn kỹ thuật.

4. Các bài kiểm tra chính

✅ Kiểm tra điện áp & dòng tiêu thụ – Đảm bảo động cơ hoạt động đúng thông số.
✅ Đo tốc độ quay (RPM) – Đánh giá hiệu suất vận hành.
✅ Kiểm tra moment xoắn & tải – Đánh giá khả năng chịu tải của động cơ.
✅ Đo công suất & hiệu suất – Tính toán tỷ lệ chuyển đổi năng lượng.
✅ Kiểm tra độ rung & tiếng ồn – Đánh giá độ bền và chất lượng lắp ráp.
✅ Phát hiện lỗi chập mạch, rò rỉ điện – Đảm bảo an toàn khi sử dụng.
✅ Lưu trữ & xuất báo cáo dữ liệu – Giám sát từ xa thông qua hệ thống IoT.

5. Ứng dụng của máy kiểm tra
