HỆ THỐNG CÂN KIỂM TRA KHỐI LƯỢNG TỰ ĐỘNG TRÊN DÂY CHUYỀN LẮP RÁP

1. Giới thiệu chung

Hệ thống cân kiểm tra khối lượng tự động (Checkweigher System) là một giải pháp hiện đại giúp kiểm soát chất lượng sản phẩm trên dây chuyền lắp ráp. Hệ thống này không chỉ đo khối lượng sản phẩm mà còn có thể kẹp giữ hoặc loại bỏ các sản phẩm không đạt tiêu chuẩn, đồng thời lưu trữ dữ liệu lên webserver để giám sát từ xa và phân tích hiệu suất sản xuất.

2. Cấu tạo chính

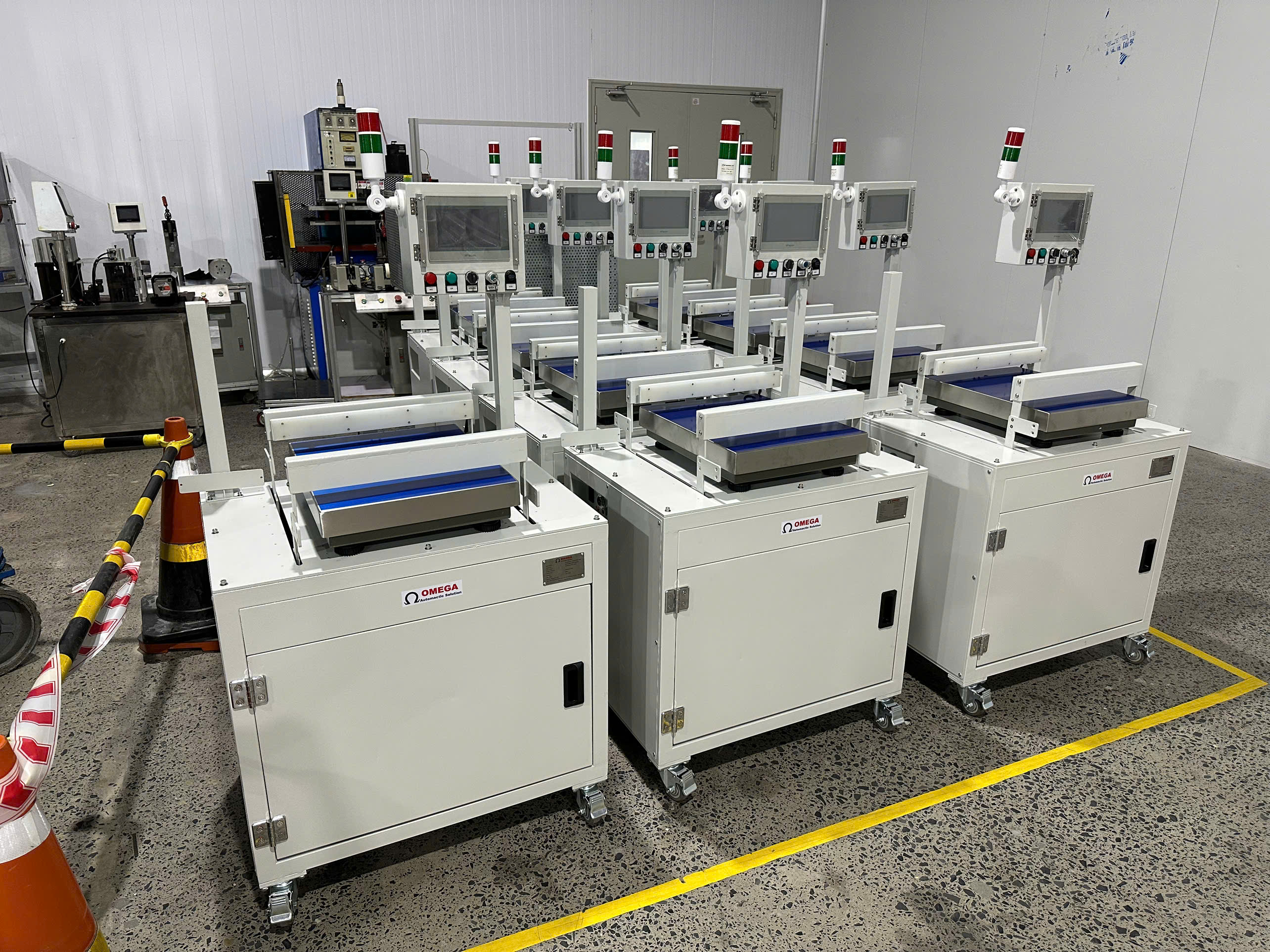

• Băng tải cân động (Weighing Conveyor): Tích hợp cảm biến tải trọng (Load Cell) để đo khối lượng sản phẩm khi di chuyển.

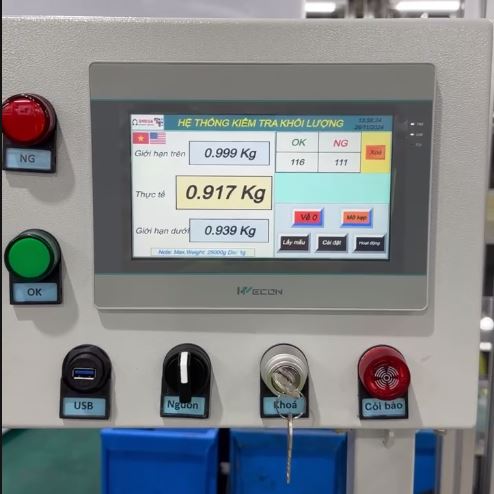

• Bộ điều khiển trung tâm (PLC/MCU + HMI): Xử lý dữ liệu cân, hiển thị trên màn hình và điều khiển cơ cấu kẹp.
• Cơ cấu kẹp giữ hoặc loại bỏ sản phẩm: Sử dụng xy lanh khí nén hoặc servo motor để giữ sản phẩm không đạt yêu cầu.
• Cảm biến quang (Photoelectric Sensors): Phát hiện sản phẩm đến khu vực cân và kích hoạt quá trình đo.
• Giao tiếp mạng (Ethernet/Wi-Fi/4G): Truyền dữ liệu cân lên webserver để giám sát từ xa.
• Hệ thống phần mềm giám sát (SCADA/Web App): Hiển thị dữ liệu thời gian thực, lưu trữ lịch sử cân và xuất báo cáo.

3. Nguyên lý hoạt động

1. Sản phẩm di chuyển đến khu vực cân:
   • Cảm biến quang phát hiện sản phẩm và gửi tín hiệu đến bộ điều khiển.
2. Tiến hành đo khối lượng:
   • Load cell đo trọng lượng sản phẩm khi băng tải tạm dừng hoặc đang di chuyển (tùy thiết kế).
3. So sánh với tiêu chuẩn:
   • Bộ điều khiển so sánh khối lượng với giá trị cài đặt trước.
4. Xử lý sản phẩm không đạt:
   • Nếu sản phẩm không đạt tiêu chuẩn (quá nhẹ hoặc quá nặng), hệ thống sẽ kích hoạt cơ cấu kẹp giữ hoặc loại bỏ sản phẩm ra khỏi dây chuyền.
5. Lưu trữ và giám sát dữ liệu:
   • Dữ liệu cân (trọng lượng, thời gian, trạng thái đạt/không đạt) được truyền lên webserver qua Wi-Fi/Ethernet/4G.
   • Người quản lý có thể giám sát và xuất báo cáo từ xa qua giao diện web hoặc ứng dụng di động.

4. Ứng dụng của hệ thống

✅ Ngành sản xuất linh kiện điện tử: Kiểm tra trọng lượng linh kiện trước khi đóng gói.
✅ Ngành cơ khí - ô tô: Đảm bảo các bộ phận được lắp ráp đúng khối lượng tiêu chuẩn.
✅ Ngành thực phẩm - dược phẩm: Kiểm tra khối lượng sản phẩm trước khi đóng gói, phát hiện lỗi thiếu hoặc thừa nguyên liệu.
✅ Ngành sản xuất hàng tiêu dùng: Đảm bảo sản phẩm có đủ phụ kiện trước khi xuất xưởng.
